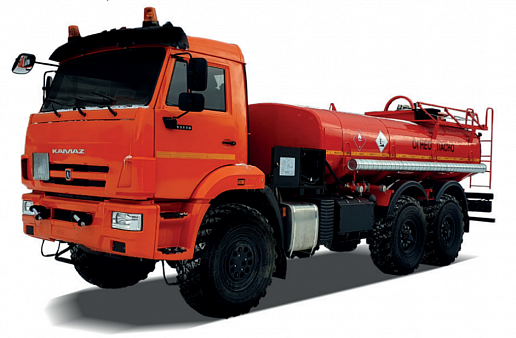

Автотопливозаправщик АТЗ-10 4671
Особенности комплектации
Автотопливозаправщик предназначен для перевозки, кратковременного хранения и заправки различной техники нефтепродуктами с одновременным учетом объема выданного топлива с помощью специального измерительного оборудования.
Цистерна выполнена в форме горизонтального резервуара с поперечным сечением типа «чемодан». Ее корпус изготовлен из стали марки 09Г2С толщиной 4 мм.
На горловине цистерны установлен люк диаметром 500 мм, закрывающийся крышкой с уплотнительной прокладкой. Крышка снабжена дыхательным клапаном, обеспечивающим связь внутреннего объема с атмосферой, а также штуцерами для установки устройства, показывающего уровень налива.
Дыхательный клапан выполняет двойную функцию: срабатывает при избыточном давлении внутри цистерны и при образовании вакуума.
Шасси автомобиля адаптировано для транспортировки опасных грузов.
Для перекачки топлива используется насосная установка СВН-80, установленная на шасси. Насос приводится в действие через карданный вал от коробки отбора мощности.
Топливораздаточный узел (УВТ) включает в себя ящик с размещенными внутри компонентами: счетчиком ППО25, фильтром, раздаточным рукавом диаметром 25 мм и пистолетом АКТ-20.
По обеим сторонам цистерны расположены пеналы, предназначенные для хранения напорно-всасывающих рукавов.
